版面分析模块使用教程¶

一、概述¶

版面分析任务在版面区域检测的基础上，进一步引入了**实例分割**与**阅读顺序预测**能力。通过对输入的文档图像进行分析，不仅能识别各类版面元素（如文字、图表、图像、公式、段落标题、摘要、参考文献等）并输出其边界框，还能同时输出每个区域的**精确轮廓掩码**和**阅读顺序编号**，为文档理解与信息抽取流程提供更完整的结构化信息。

版面分析模块目前支持模型 PP-DocLayoutV3，基于 DETR 架构并以 PPHGNetV2-L 为骨干网络，在实例分割任务之上增加了**阅读顺序预测**分支，可端到端学习文档元素的阅读顺序关系。

版面分析效果

二、支持模型列表¶

推理耗时仅包含模型推理耗时，不包含前后处理耗时。

版面分析模型，包含25个常见类别：摘要、算法、侧栏文本、图表、目录、行间公式、文档标题、图表标题、页脚、页脚图像、脚注、公式编号、页眉、页眉图像、图像、行内公式、页码、段落标题、参考文献、参考文献内容、印章、表格、文本、竖版文字、图注

模型	模型下载链接	GPU推理耗时（ms） A100 GPU	模型存储大小（MB）	介绍
PP-DocLayoutV3	推理模型/训练模型	23.77	126	基于DETR在包含中英文论文、多栏杂志、报纸、PPT、合同、书本、试卷、研报等场景的自建数据集上训练的版面分析模型，支持25类版面元素的实例分割及阅读顺序预测

注：以上精度指标的评估集为自建的版面分析数据集，包含中英文多种文档场景图片。

三、快速集成¶

❗ 在快速集成前，请先安装 PaddleX 的 wheel 包，详细请参考 PaddleX本地安装教程

完成 whl 包的安装后，几行代码即可完成版面分析模块的推理，可以任意切换该模块下的模型，您也可以将版面分析模块中的模型推理集成到您的项目中。运行以下代码前，请您下载示例图片到本地。

from paddlex import create_model

model_name = "PP-DocLayoutV3"
model = create_model(model_name=model_name)

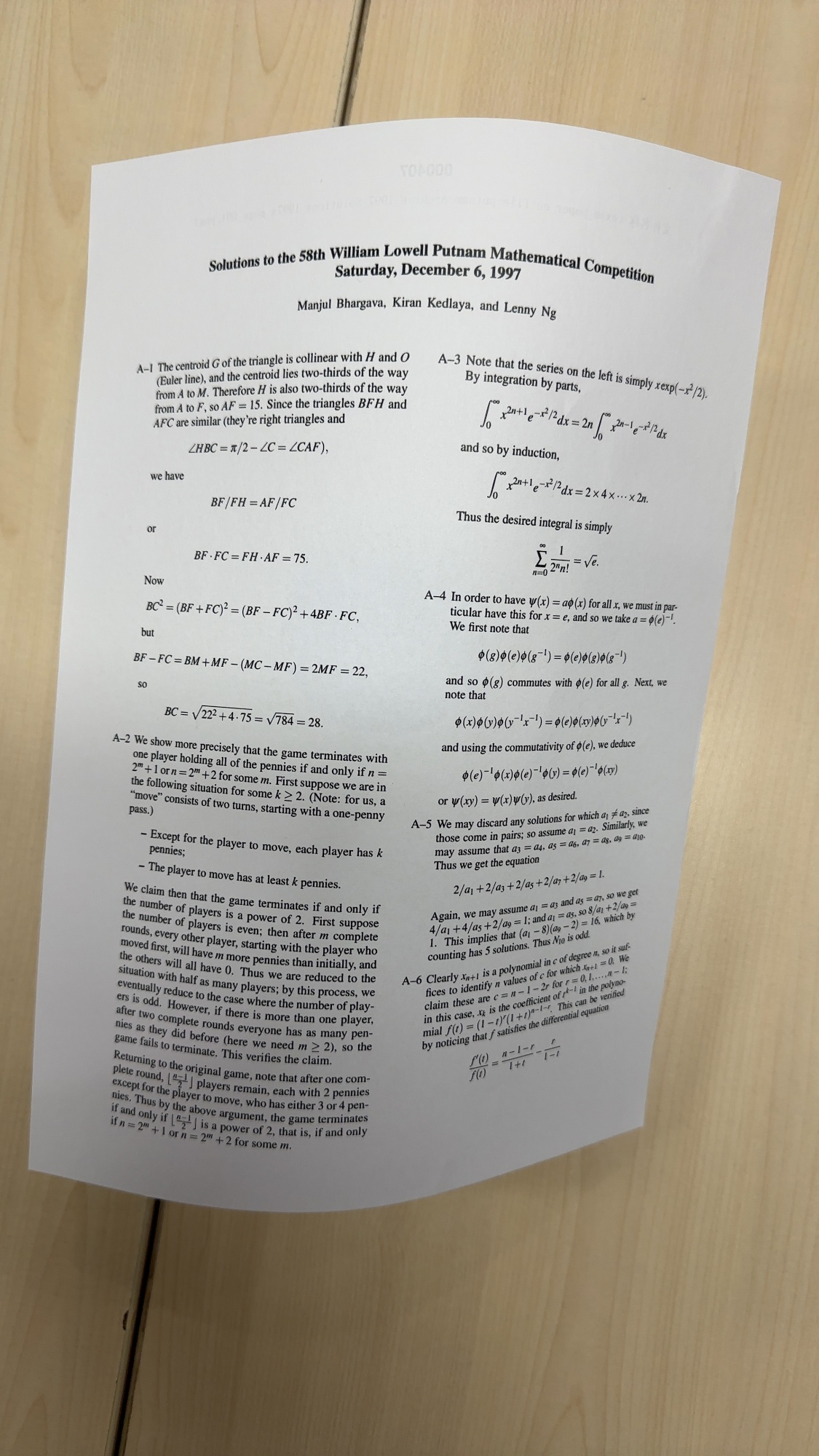

output = model.predict("layout_analysis_demo.jpg", batch_size=1)

for res in output:
    res.print()
    res.save_to_img(save_path="./output/")
    res.save_to_json(save_path="./output/res.json")

注：PaddleX 支持多个模型托管平台，官方模型默认优先从 HuggingFace 下载。PaddleX 也支持通过环境变量 PADDLE_PDX_MODEL_SOURCE 设置优先使用的托管平台，目前支持 huggingface、aistudio、bos、modelscope，如优先使用 bos：PADDLE_PDX_MODEL_SOURCE="bos"；

👉 运行后，得到的结果为：（点击展开）

{'res': {'input_path': 'layout.jpg', 'page_index': None, 'boxes': [{'cls_id': 22, 'label': 'text', 'score': 0.98, 'coordinate': [34.1, 349.8, 358.5, 611.0], 'polygon_points': [[34.1, 349.8], [358.5, 349.8], [358.5, 611.0], [34.1, 611.0]], 'order': 3}, ...]}}

参数含义如下： - `input_path`：输入的待预测图像的路径 - `page_index`：如果输入是PDF文件，则表示当前是PDF的第几页，否则为 `None` - `boxes`：预测的目标框信息，一个字典列表。每个字典代表一个检出的目标，包含以下信息： - `cls_id`：类别ID，一个整数 - `label`：类别标签，一个字符串 - `score`：目标框置信度，一个浮点数 - `coordinate`：目标框坐标，一个浮点数列表，格式为[xmin, ymin, xmax, ymax] - `polygon_points`：实例分割轮廓点列表，格式为[[x1, y1], [x2, y2], ...] - `order`：阅读顺序编号，一个整数，表示该区域在文档中的阅读顺序（从0开始）

运行后，save_to_img() 保存的可视化结果如下，图中标注了各区域的类别、置信度、实例分割掩码及阅读顺序编号：

版面分析可视化结果

相关方法、参数等说明如下：

create_model 实例化版面分析模型（此处以 PP-DocLayoutV3 为例），具体说明如下：

参数	参数说明	参数类型	可选项	默认值
`model_name`	模型名称	`str`	无	无
`model_dir`	模型存储路径	`str`	无	无
`device`	模型推理设备	`str`	支持指定GPU具体卡号，如"gpu:0"，其他硬件具体卡号，如"npu:0"，CPU如"cpu"。	`gpu:0`
`engine`	推理引擎	`str \| None`	可选 `paddle`、`paddle_static`、`paddle_dynamic`、`flexible`、`transformers`。	`None`
`engine_config`	推理引擎配置	`dict \| None`	不同引擎支持不同字段，请参考推理引擎与配置。	`None`
`pp_option`	用于改变运行模式等配置项	`PaddlePredictorOption`	关于推理配置的详细说明，请参考兼容配置（PaddlePredictorOption）。	`None`
`img_size`	输入图像大小；如果不指定，将默认使用PaddleX官方模型配置	`int/list/None`	int, 如 800，表示将输入图像resize到800x800大小列表, 如 [800, 800]，表示将输入图像resize到宽为800、高为800大小 None，不指定，将默认使用PaddleX官方模型配置	None
`threshold`	用于过滤掉低置信度预测结果的阈值；如果不指定，将默认使用PaddleX官方模型配置	`float/dict/None`	float，如 0.5，表示过滤掉所有置信度小于0.5的目标框字典，字典的key为int类型，代表`cls_id`，val为float类型阈值，如 `{0: 0.45, 2: 0.48}` None，不指定，将默认使用PaddleX官方模型配置	None
`layout_nms`	是否使用NMS后处理，过滤重叠框；如果不指定，将默认使用PaddleX官方模型配置	`bool/None`	bool，True/False，表示使用/不使用NMS进行检测框的后处理过滤 None，不指定，将默认使用PaddleX官方模型配置	None
`layout_unclip_ratio`	检测框的边长缩放倍数；如果不指定，将默认使用PaddleX官方模型配置	`float/list/dict/None`	float，大于0的浮点数，如 1.1，表示将检测框中心不变、宽和高都扩张1.1倍列表，如 [1.2, 1.5]，表示宽度扩张1.2倍、高度扩张1.5倍字典，key为int类型的`cls_id`，value为tuple，如 `{0: (1.1, 2.0)}` None，不指定，将默认使用PaddleX官方模型配置	None
`layout_merge_bboxes_mode`	模型输出的检测框的合并处理模式；如果不指定，将默认使用PaddleX官方模型配置	`string/dict/None`	large，对互相重叠包含的检测框，只保留外部最大的框 small，对互相重叠包含的检测框，只保留内部被包含的小框 union，不进行框的过滤处理，内外框都保留 dict，key为int类型的`cls_id`，value为str，如 `{0: "large", 2: "small"}` None，不指定，将默认使用PaddleX官方模型配置	None

其中，model_name 必须指定，指定 model_name 后，默认使用 PaddleX 内置的模型参数，在此基础上，指定 model_dir 时，使用用户自定义的模型。
调用版面分析模型的 predict() 方法进行推理预测，predict() 方法参数有 input、batch_size 和 threshold，具体说明如下：

参数	参数说明	参数类型	可选项	默认值
`input`	待预测数据，支持多种输入类型	`Python Var`/`str`/`list`	Python变量，如`numpy.ndarray`表示的图像数据文件路径，如图像文件的本地路径：`/root/data/img.jpg` URL链接，如图像文件的网络URL 本地目录，该目录下需包含待预测数据文件，如本地路径：`/root/data/` 列表，列表元素需为上述类型数据，如`[numpy.ndarray, numpy.ndarray]`，`["/root/data/img1.jpg", "/root/data/img2.jpg"]`	无
`batch_size`	批大小	`int`	大于0的任意整数	1
`threshold`	用于过滤掉低置信度预测结果的阈值	`float/dict/None`	float，如 0.5，表示过滤掉所有置信度小于0.5的目标框字典，字典的key为int类型，代表`cls_id`，val为float类型阈值 None，不指定，将默认使用 `create_model` 指定的 `threshold` 参数，如果 `create_model` 也没有指定，则默认使用PaddleX官方模型配置	None

对预测结果进行处理，每个样本的预测结果均为对应的Result对象，且支持打印、保存为图片、保存为 json 文件的操作：

方法	方法说明	参数	参数类型	参数说明	默认值
`print()`	打印结果到终端	`format_json`	`bool`	是否对输出内容进行使用 `JSON` 缩进格式化	`True`
		`indent`	`int`	指定缩进级别，以美化输出的 `JSON` 数据，仅当 `format_json` 为 `True` 时有效	4
		`ensure_ascii`	`bool`	控制是否将非 `ASCII` 字符转义为 `Unicode`，仅当 `format_json` 为 `True` 时有效	`False`
`save_to_json()`	将结果保存为json格式的文件	`save_path`	`str`	保存的文件路径，当为目录时，保存文件命名与输入文件类型命名一致	无
		`indent`	`int`	指定缩进级别，以美化输出的 `JSON` 数据，仅当 `format_json` 为 `True` 时有效	4
		`ensure_ascii`	`bool`	控制是否将非 `ASCII` 字符转义为 `Unicode`，仅当 `format_json` 为 `True` 时有效	`False`
`save_to_img()`	将结果保存为图像格式的文件（可视化图像含实例分割掩码与阅读顺序编号）	`save_path`	`str`	保存的文件路径，当为目录时，保存文件命名与输入文件类型命名一致	无

此外，也支持通过属性获取带结果的可视化图像和预测结果，具体如下：

属性	属性说明
`json`	获取预测的`json`格式的结果
`img`	获取格式为`dict`的可视化图像，图像中标注了各区域的类别、置信度、实例分割掩码及阅读顺序编号

关于更多 PaddleX 的单模型推理的 API 的使用方法，可以参考PaddleX单模型Python脚本使用说明。

四、二次开发¶

如果你追求更高精度的现有模型，可以使用PaddleX的二次开发能力，开发更好的版面分析模型。在使用PaddleX开发版面分析模型之前，请务必安装PaddleX的Detection相关的模型训练能力，安装过程可以参考PaddleX本地安装教程。

4.1 数据准备¶

在进行模型训练前，需要准备相应任务模块的数据集。PaddleX 针对每一个模块提供了数据校验功能，只有通过数据校验的数据才可以进行模型训练。此外，PaddleX为每一个模块都提供了Demo数据集，您可以基于官方提供的 Demo 数据完成后续的开发。若您希望用私有数据集进行后续的模型训练，可以参考PaddleX目标检测任务模块数据标注教程。

4.1.1 Demo 数据下载¶

您可以参考下面的命令将 Demo 数据集下载到指定文件夹：

cd /path/to/paddlex
wget https://paddle-model-ecology.bj.bcebos.com/paddlex/data/doclayoutv3_examples.tar -P ./dataset
tar -xf ./dataset/doclayoutv3_examples.tar -C ./dataset/

4.1.2 数据集格式说明¶

版面分析模块使用 COCOInstSegDataset 格式，并补充了阅读顺序标注，数据集目录结构如下：

doclayoutv3_examples/
├── images/               # 原始图像目录
│   ├── train_0001.jpg
│   ├── val_0001.jpg
│   └── ...
├── images_mask/          # 用于训练的图像目录（与 images 内容相同）
│   └── ...
└── annotations/
    ├── instance_train.json   # 训练集标注（COCO实例分割格式 + read_order字段）
    └── instance_val.json     # 验证集标注（COCO实例分割格式 + read_order字段）

标注文件遵循 COCO 实例分割格式，并在每条标注中增加了 read_order 字段，用于记录该区域在文档中的阅读顺序（从0开始的非负整数，同一图像内各标注的 read_order 值应构成连续序列）。示例标注如下：

{
  "annotations": [
    {
      "id": 1,
      "image_id": 1,
      "category_id": 22,
      "bbox": [34.1, 349.8, 324.4, 261.2],
      "segmentation": [[34.1, 349.8, 358.5, 349.8, 358.5, 611.0, 34.1, 611.0]],
      "area": 84740.0,
      "iscrowd": 0,
      "read_order": 0
    }
  ]
}

模型支持的25个类别及其ID（与 categories 中的 id 对应）如下：

类别名（英文）	类别含义
`abstract`	摘要
`algorithm`	算法
`aside_text`	侧栏文本
`chart`	图表
`content`	目录
`display_formula`	行间公式
`doc_title`	文档标题
`figure_title`	图表标题
`footer`	页脚
`footer_image`	页脚图像
`footnote`	脚注
`formula_number`	公式编号
`header`	页眉
`header_image`	页眉图像
`image`	图像
`inline_formula`	行内公式
`number`	页码
`paragraph_title`	段落标题
`reference`	参考文献
`reference_content`	参考文献内容
`seal`	印章
`table`	表格
`text`	文本
`vertical_text`	竖版文字
`vision_footnote`	图注

4.1.3 数据校验¶

一行命令即可完成数据校验：

python main.py -c paddlex/configs/modules/layout_analysis/PP-DocLayoutV3.yaml \
    -o Global.mode=check_dataset \
    -o Global.dataset_dir=./dataset/doclayoutv3_examples

执行上述命令后，PaddleX 会对数据集进行校验，并统计数据集的基本信息，命令运行成功后会在log中打印出 Check dataset passed ! 信息。校验结果文件保存在 ./output/check_dataset_result.json，同时相关产出会保存在当前目录的 ./output/check_dataset 目录下，产出目录中包括可视化的示例样本图片（标注了实例分割掩码与阅读顺序编号）和样本分布直方图。

👉 校验结果详情（点击展开）

校验结果文件具体内容为：

{
  "done_flag": true,
  "check_pass": true,
  "attributes": {
    "num_classes": 11,
    "train_samples": 6351,
    "train_sample_paths": [
      "check_dataset\/demo_img\/train_4141.jpg",
      "check_dataset\/demo_img\/train_3699.jpg",
      "check_dataset\/demo_img\/train_3764.jpg",
      "check_dataset\/demo_img\/train_2279.jpg",
      "check_dataset\/demo_img\/train_4647.jpg",
      "check_dataset\/demo_img\/train_4442.jpg",
      "check_dataset\/demo_img\/train_2006.jpg",
      "check_dataset\/demo_img\/train_1463.jpg",
      "check_dataset\/demo_img\/train_3275.jpg",
      "check_dataset\/demo_img\/train_4509.jpg"
    ],
    "val_samples": 945,
    "val_sample_paths": [
      "check_dataset\/demo_img\/val_0105.jpg",
      "check_dataset\/demo_img\/val_0031.jpg",
      "check_dataset\/demo_img\/val_0755.jpg",
      "check_dataset\/demo_img\/val_0876.jpg",
      "check_dataset\/demo_img\/val_0374.jpg",
      "check_dataset\/demo_img\/val_0566.jpg",
      "check_dataset\/demo_img\/val_0748.jpg",
      "check_dataset\/demo_img\/val_0167.jpg",
      "check_dataset\/demo_img\/val_0345.jpg",
      "check_dataset\/demo_img\/val_0471.jpg"
    ],
    "read_order_validation": {
      "instance_train": {
        "total_images": 500,
        "valid_images": 500,
        "invalid_images": [],
        "pass_rate": 1.0
      },
      "instance_val": {
        "total_images": 100,
        "valid_images": 100,
        "invalid_images": [],
        "pass_rate": 1.0
      }
    }
  },
  "analysis": {
    "histogram": "check_dataset\/histogram.png"
  },
  "dataset_path": "doclayoutv3_examples",
  "show_type": "image",
  "dataset_type": "COCOInstSegDataset"
}

上述校验结果中，check_pass 为 True 表示数据集格式符合要求，其他部分指标的说明如下：

attributes.num_classes：该数据集类别数为11；
attributes.train_samples：该数据集训练集样本数量；
attributes.val_samples：该数据集验证集样本数量；
attributes.train_sample_paths：该数据集训练集样本可视化图片相对路径列表；
attributes.val_sample_paths：该数据集验证集样本可视化图片相对路径列表；
attributes.read_order_validation：read_order 字段验证统计，包含训练集和验证集各自的总图像数、通过验证的图像数及通过率。

数据校验还对数据集中所有类别的样本数量分布情况进行了分析，并绘制了分布直方图（histogram.png）。

注意：版面分析数据校验会额外验证每张图像标注中的 read_order 字段：

完整性：每条标注必须含有 read_order 字段；
类型合法性：read_order 必须为非负整数；
连续性：同一图像内各标注的 read_order 应构成从0开始的连续整数序列（如不连续会给出警告）。

4.1.4 数据集格式转换/数据集划分（可选）¶

在您完成数据校验之后，可以通过**修改配置文件**或是**追加超参数**的方式对数据集的训练/验证比例进行重新划分。

👉 数据集划分详情（点击展开）

（1）数据集格式转换

版面分析暂不支持数据格式转换，请直接使用 COCO 实例分割格式（含 read_order 字段）。

（2）数据集划分

数据集划分的参数可以通过修改配置文件中 CheckDataset 下的字段进行设置：

CheckDataset:
  split:
    enable: True
    train_percent: 90
    val_percent: 10

随后执行命令：

python main.py -c paddlex/configs/modules/layout_analysis/PP-DocLayoutV3.yaml \
    -o Global.mode=check_dataset \
    -o Global.dataset_dir=./dataset/doclayoutv3_examples

数据划分执行之后，原有标注文件会被在原路径下重命名为 xxx.bak。

以上参数同样支持通过追加命令行参数的方式进行设置：

python main.py -c paddlex/configs/modules/layout_analysis/PP-DocLayoutV3.yaml \
    -o Global.mode=check_dataset \
    -o Global.dataset_dir=./dataset/doclayoutv3_examples \
    -o CheckDataset.split.enable=True \
    -o CheckDataset.split.train_percent=90 \
    -o CheckDataset.split.val_percent=10

4.2 模型训练¶

一条命令即可完成模型的训练，以训练 PP-DocLayoutV3 为例：

python main.py -c paddlex/configs/modules/layout_analysis/PP-DocLayoutV3.yaml \
    -o Global.mode=train \
    -o Global.dataset_dir=./dataset/doclayoutv3_examples

需要如下几步：

指定模型的 .yaml 配置文件路径（此处为 PP-DocLayoutV3.yaml）
指定模式为模型训练：-o Global.mode=train
指定训练数据集路径：-o Global.dataset_dir
其他相关参数均可通过修改 .yaml 配置文件中的 Global 和 Train 下的字段来进行设置，也可以通过在命令行中追加参数来进行调整。如指定前2卡gpu训练：-o Global.device=gpu:0,1；设置训练轮次数为10：-o Train.epochs_iters=10。更多可修改的参数及其详细解释，可以查阅模型对应任务模块的配置文件说明PaddleX通用模型配置文件参数说明。

👉 更多说明（点击展开）

模型训练过程中，PaddleX 会自动保存模型权重文件，默认为output，如需指定保存路径，可通过配置文件中 -o Global.output 字段进行设置。
PaddleX 对您屏蔽了动态图权重和静态图权重的概念。在模型训练的过程中，会同时产出动态图和静态图的权重，在模型推理时，默认选择静态图权重推理。
在完成模型训练后，所有产出保存在指定的输出目录（默认为./output/）下，通常有以下产出：
train_result.json：训练结果记录文件，记录了训练任务是否正常完成，以及产出的权重指标、相关文件路径等；
train.log：训练日志文件，记录了训练过程中的模型指标变化、loss 变化等；
config.yaml：训练配置文件，记录了本次训练的超参数的配置；
.pdparams、.pdema、.pdopt.pdstate、.pdiparams、.json：模型权重相关文件，包括网络参数、优化器、EMA、静态图网络参数、静态图网络结构等；
【注意】：版面分析模型在训练时使用了 order_loss 分支（权重系数为50），该损失项用于监督阅读顺序预测，训练日志中可以看到 order_loss 的变化情况。

4.3 模型评估¶

在完成模型训练后，可以对指定的模型权重文件在验证集上进行评估，验证模型精度。使用 PaddleX 进行模型评估，一条命令即可完成模型的评估：

python main.py -c paddlex/configs/modules/layout_analysis/PP-DocLayoutV3.yaml \
    -o Global.mode=evaluate \
    -o Global.dataset_dir=./dataset/doclayoutv3_examples

与模型训练类似，需要如下几步：

指定模型的 .yaml 配置文件路径（此处为 PP-DocLayoutV3.yaml）
指定模式为模型评估：-o Global.mode=evaluate
指定验证数据集路径：-o Global.dataset_dir

其他相关参数均可通过修改 .yaml 配置文件中的 Global 和 Evaluate 下的字段来进行设置，详细请参考PaddleX通用模型配置文件参数说明。

👉 更多说明（点击展开）

在模型评估时，需要指定模型权重文件路径，每个配置文件中都内置了默认的权重保存路径，如需要改变，只需要通过追加命令行参数的形式进行设置即可，如-o Evaluate.weight_path=./output/best_model/best_model/model.pdparams。

在完成模型评估后，会产出 evaluate_result.json，其记录了评估的结果，具体来说，记录了评估任务是否正常完成，以及模型的评估指标。

4.4 模型推理¶

在完成模型的训练和评估后，即可使用训练好的模型权重进行推理预测。在PaddleX中实现模型推理预测可以通过两种方式：命令行和wheel包。

4.4.1 模型推理¶

通过命令行的方式进行推理预测，只需如下一条命令。运行以下代码前，请您下载示例图片到本地。

python main.py -c paddlex/configs/modules/layout_analysis/PP-DocLayoutV3.yaml \
    -o Global.mode=predict \
    -o Predict.model_dir="./output/best_model/inference" \
    -o Predict.input="layout.jpg"

与模型训练和评估类似，需要如下几步：

指定模型的 .yaml 配置文件路径（此处为 PP-DocLayoutV3.yaml）
指定模式为模型推理预测：-o Global.mode=predict
指定模型权重路径：-o Predict.model_dir="./output/best_model/inference"
指定输入数据路径：-o Predict.input="..."

其他相关参数均可通过修改 .yaml 配置文件中的 Global 和 Predict 下的字段来进行设置，详细请参考PaddleX通用模型配置文件参数说明。

4.4.2 权重转换¶

本模块支持将 Paddle 动态图权重（.pdparams）转换为 safetensors 格式，方便在 PaddleX 的 paddle_dynamic 和 transformers 引擎中直接加载使用。支持权重转换的模型包括：PP-DocLayoutV3。

通过命令行的方式进行权重转换，以 PP-DocLayoutV3 模型为例：

python main.py -c paddlex/configs/modules/layout_analysis/PP-DocLayoutV3.yaml \
    -o Global.mode=pdparams2safetensors \
    -o Pdparams2safetensors.input_path=./path/to/model.pdparams \
    -o Pdparams2safetensors.output_dir=./output/safetensors/

参数说明：
- Global.mode：指定模式为权重转换：pdparams2safetensors
- Pdparams2safetensors.input_path：输入的 .pdparams 权重文件路径（也可指定包含该文件的目录）
- Pdparams2safetensors.output_dir：转换后的 safetensors 格式模型输出目录

转换完成后，输出目录中将包含 model.safetensors、config.json、preprocess_config.json、inference.yml 等文件，可直接用于推理。

其他相关参数均可通过修改 .yaml 配置文件中的 Pdparams2safetensors 下的字段来进行设置，详细请参考PaddleX通用模型配置文件参数说明。

4.4.3 模型集成¶

模型可以直接集成到PaddleX产线中，也可以直接集成到您自己的项目中。

产线集成

版面分析模块可以集成到PaddleX的文档解析产线（PaddleOCR-VL 和 PaddleOCR-VL-1.5）等产线中，只需要替换模型路径即可完成版面分析模块的模型更新。

模块集成

您产出的权重可以直接集成到版面分析模块中，可以参考快速集成的 Python 示例代码，只需要将模型替换为你训练的到的模型路径即可。
