OCR 端侧部署 demo 使用指南

• 快速开始
  • 环境准备
  • 部署步骤
• 代码介绍
• 工程详解
• 进阶使用
  • 更新预测库
  • 转换 nb 模型
  • 更新模型、标签文件和预测图片
    • 更新模型
    • 更新标签文件
    • 更新预测图片
  • 更新输入/输出预处理

本指南主要介绍 PaddleX 端侧部署——OCR文字识别 demo 在 Android shell 上的运行方法。

本指南适配了以下 OCR 模型：

• PP-OCRv3_mobile（cpu）
• PP-OCRv4_mobile（cpu）
• PP-OCRv5_mobile（cpu）

快速开始

环境准备

1. 在本地环境安装好 CMAKE 编译工具，并在 Android NDK 官网下载当前系统的某个版本的 NDK 软件包。例如，在 Mac 上开发，需要在 Android NDK 官网下载 Mac 平台的 NDK 软件包

   环境要求 - CMake >= 3.10（最低版本未经验证，推荐 3.20 及以上） - Android NDK >= r17c（最低版本未经验证，推荐 r20b 及以上）

   本指南所使用的测试环境： - cmake == 3.20.0 - android-ndk == r20b

2. 准备一部 Android 手机，并开启 USB 调试模式。开启方法: 手机设置 -> 查找开发者选项 -> 打开开发者选项和 USB 调试模式

3. 电脑上安装 ADB 工具，用于调试。ADB 安装方式如下：

   3.1. Mac 电脑安装 ADB:

   brew cask install android-platform-tools


   3.2. Linux 安装 ADB

   sudo apt update
   sudo apt install -y wget adb


   3.3. Windows 安装 ADB

   win 上安装需要去谷歌的安卓平台下载 ADB 软件包进行安装：链接

   打开终端，手机连接电脑，在终端中输入

   adb devices


   如果有 device 输出，则表示安装成功。

   List of devices attached
   744be294    device


物料准备

1. 克隆 Paddle-Lite-Demo 仓库的 feature/paddle-x 分支到 PaddleX-Lite-Deploy 目录。

   git clone -b feature/paddle-x https://github.com/PaddlePaddle/Paddle-Lite-Demo.git PaddleX-Lite-Deploy


2. 填写 问卷 下载压缩包，将压缩包放到指定解压目录，切换到指定解压目录后执行解压命令。

   # 1. 切换到指定解压目录
   cd PaddleX-Lite-Deploy/ocr/android/shell/ppocr_demo

   # 2. 执行解压命令
   unzip ocr.zip


部署步骤

1. 将工作目录切换到 PaddleX-Lite-Deploy/libs 目录，运行 download.sh 脚本，下载需要的 Paddle Lite 预测库。此步骤只需执行一次，即可支持每个 demo 使用。

2. 将工作目录切换到 PaddleX-Lite-Deploy/ocr/assets 目录，运行 download.sh 脚本，下载 paddle_lite_opt 工具 优化后的 nb 模型文件及预测图片、字典文件等物料。

3. 将工作目录切换到 PaddleX-Lite-Deploy/ocr/android/shell/cxx/ppocr_demo 目录，运行 build.sh 脚本，完成可执行文件的编译。

4. 将工作目录切换到 PaddleX-Lite-Deploy/ocr/android/shell/cxx/ppocr_demo，运行 run.sh 脚本，完成在端侧的预测。

注意事项：

• 在运行 build.sh 脚本前，需要更改 NDK_ROOT 指定的路径为实际安装的 NDK 路径。
• 在 Windows 系统上可以使用 Git Bash 执行部署步骤。
• 若在 Windows 系统上编译，需要将 CMakeLists.txt 中的 CMAKE_SYSTEM_NAME 设置为 windows。
• 若在 Mac 系统上编译，需要将 CMakeLists.txt 中的 CMAKE_SYSTEM_NAME 设置为 darwin。
• 在运行 run.sh 脚本时需保持 ADB 连接。
• download.sh 和 run.sh 支持传入参数来指定模型，若不指定则默认使用 PP-OCRv5_mobile 模型。目前适配了以下模型：
  • PP-OCRv3_mobile
  • PP-OCRv4_mobile
  • PP-OCRv5_mobile

以下为实际操作时的示例：

 # 1. 下载需要的 Paddle Lite 预测库
 cd PaddleX-Lite-Deploy/libs
 sh download.sh

 # 2. 下载 paddle_lite_opt 工具优化后的 nb 模型文件及预测图片、字典文件等物料
 cd ../ocr/assets
 sh download.sh PP-OCRv5_mobile

 # 3. 完成可执行文件的编译
 cd ../android/shell/ppocr_demo
 sh build.sh

# 4. 预测
 sh run.sh PP-OCRv5_mobile

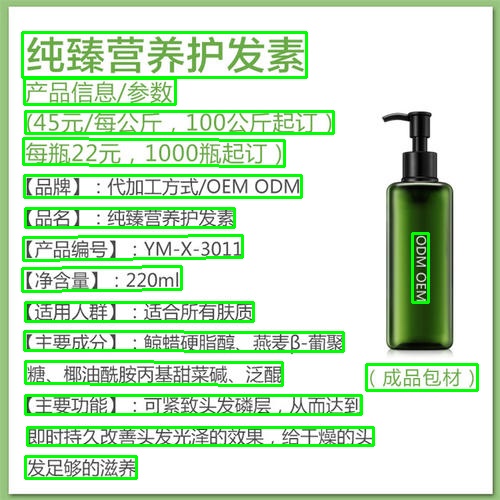

运行结果如下所示：

The detection visualized image saved in ./test_img_result.jpg
0       纯臻营养护发素  0.998541
1       产品信息/参数   0.999094
2       (45元/每公斤，100公斤起订）     0.948841
3       每瓶22元，1000瓶起订)   0.961245
4       【品牌】：代加工方式/OEMODM     0.970401
5       【品名】：纯臻营养护发素        0.977496
6       ODMOEM  0.955396
7       【产品编号】：YM-X-3011 0.977864
8       【净含量】：220ml       0.970538
9       【适用人群】：适合所有肤质      0.995907
10      【主要成分】：鲸蜡硬脂醇、燕麦β-葡聚    0.975813
11      糖、椰油酰胺丙基甜菜碱、泛醌    0.964397
12      （成品包材）    0.97298
13      【主要功能】：可紧致头发磷层，从而达到  0.989097
14      即时持久改善头发光泽的效果，给干燥的头  0.990088
15      发足够的滋养    0.998037

代码介绍

.
├── ...
├── ocr
│    ├── ...
│    ├── android
│    │    ├── ...
│    │    └── shell
│    │        └── ppocr_demo
│    │            ├── src # 存放预测代码
│    │            |   ├── cls_process.cc # 方向分类器的推理全流程，包含预处理、预测和后处理三部分
│    │            |   ├── rec_process.cc # 识别模型 CRNN 的推理全流程，包含预处理、预测和后处理三部分
│    │            |   ├── det_process.cc # 检测模型 CRNN 的推理全流程，包含预处理、预测和后处理三部分
│    │            |   ├── det_post_process.cc # 检测模型 DB 的后处理文件
│    │            |   ├── pipeline.cc # OCR 文字识别 demo 推理全流程代码
│    │            |   └── MakeFile # 预测代码的 MakeFile 文件
│    │            |
│    │            ├── CMakeLists.txt # CMake 文件，约束可执行文件的编译方法
│    │            ├── README.md
│    │            ├── build.sh # 用于可执行文件的编译
│    │            └── run.sh # 用于预测
│    └── assets # 存放模型、测试图片、标签文件、config 文件
│        ├── images # 存放测试图片
│        ├── labels # 存放字典文件，更多详情可参考下文备注
│        ├── models # 存放 nb 模型
│        ├── config.txt
│        └── download.sh # 下载脚本，用于下载 paddle_lite_opt 工具优化后的模型
└── libs # 存放不同端的预测库和 OpenCV 库。
    ├── ...
    └── download.sh # 下载脚本，用于下载 Paddle Lite 预测库和 OpenCV 库

备注：

• PaddleX-Lite-Deploy/ocr/assets/labels/ 目录下存放了 PP-OCRv3、PP-OCRv4 模型的字典文件 ppocr_keys_v1.txt 以及 PP-OCRv5 模型的字典文件 ppocr_keys_ocrv5.txt。在实际推理过程中，会根据模型名称自动选择相应的字典文件，因此无需手动干预。
• 如果使用的 nb 模型是英文数字或其他语言的模型，需要更换为对应语言的字典。PaddleOCR 仓库提供了部分字典文件。

# run.sh 脚本中可执行文件的参数含义：
adb shell "cd ${ppocr_demo_path} \
           && chmod +x ./ppocr_demo \
           && export LD_LIBRARY_PATH=${ppocr_demo_path}:${LD_LIBRARY_PATH} \
           && ./ppocr_demo \
                \"./models/${MODEL_NAME}_det.nb\" \
                \"./models/${MODEL_NAME}_rec.nb\" \
                ./models/${CLS_MODEL_FILE} \
                ./images/test.jpg \
                ./test_img_result.jpg \
                ./labels/${LABEL_FILE} \
                ./config.txt"

第一个参数：ppocr_demo 可执行文件
第二个参数：./models/${MODEL_NAME}_det.nb  检测模型的.nb文件
第三个参数：./models/${MODEL_NAME}_rec.nb  识别模型的.nb文件
第四个参数：./models/${CLS_MODEL_FILE} 文本行方向分类模型的.nb文件，默认根据模型名自动选择
第五个参数：./images/test.jpg  测试图片
第六个参数：./test_img_result.jpg  结果保存文件
第七个参数：./labels/${LABEL_FILE}  label 文件，默认根据模型名自动选择
第八个参数：./config.txt  配置文件，模型的超参数配置文件，包含了检测器、分类器的超参数

# config.txt 具体参数 List：
max_side_len  960         # 输入图像长宽大于 960 时，等比例缩放图像，使得图像最长边为 960
det_db_thresh  0.3        # 用于过滤 DB 预测的二值化图像，设置为 0.3 对结果影响不明显
det_db_box_thresh  0.5    # DB 后处理过滤 box 的阈值，如果检测存在漏框情况，可酌情减小
det_db_unclip_ratio  1.6  # 表示文本框的紧致程度，越小则文本框更靠近文本
use_direction_classify  0  # 是否使用方向分类器，0 表示不使用，1 表示使用

工程详解

OCR 文字识别 demo 由三个模型一起完成 OCR 文字识别功能，对输入图片先通过 ${MODEL_NAME}_det.nb 模型做检测处理，然后通过 ch_ppocr_mobile_v2.0_cls_slim_opt.nb 模型做文字方向分类处理，最后通过 ${MODEL_NAME}_rec.nb 模型完成文字识别处理。

1. pipeline.cc : OCR 文字识别 demo 预测全流程代码 该文件完成了三个模型串行推理的全流程控制处理，包含整个处理过程的调度处理。

2. Pipeline::Pipeline(...) 方法完成调用三个模型类构造函数，完成模型加载和线程数、绑核处理及 predictor 创建处理

3. Pipeline::Process(...) 方法用于完成这三个模型串行推理的全流程控制处理

4. cls_process.cc 方向分类器的预测文件 该文件完成了方向分类器的预处理、预测和后处理过程

5. ClsPredictor::ClsPredictor() 方法用于完成模型加载和线程数、绑核处理及 predictor 创建处理

6. ClsPredictor::Preprocess() 方法用于模型的预处理

7. ClsPredictor::Postprocess() 方法用于模型的后处理

8. rec_process.cc 识别模型 CRNN 的预测文件 该文件完成了识别模型 CRNN 的预处理、预测和后处理过程

9. RecPredictor::RecPredictor() 方法用于完成模型加载和线程数、绑核处理及 predictor 创建处理

10. RecPredictor::Preprocess() 方法用于模型的预处理

11. RecPredictor::Postprocess() 方法用于模型的后处理

12. det_process.cc 检测模型 DB 的预测文件 该文件完成了检测模型 DB 的预处理、预测和后处理过程

13. DetPredictor::DetPredictor() 方法用于完成模型加载和线程数、绑核处理及 predictor 创建处理

14. DetPredictor::Preprocess() 方法用于模型的预处理

15. DetPredictor::Postprocess() 方法用于模型的后处理

16. db_post_process 检测模型 DB 的后处理函数，包含 clipper 库的调用 该文件完成了检测模型 DB 的第三方库调用和其他后处理方法实现

17. std::vector<std::vector<std::vector<int>>> BoxesFromBitmap(...) 方法从 Bitmap 图中获取检测框

18. std::vector<std::vector<std::vector<int>>> FilterTagDetRes(...) 方法根据识别结果获取目标框位置

进阶使用

如果快速开始部分无法满足你的需求，可以参考本节对 demo 进行自定义修改。

本节主要包含四部分：

• 更新预测库；
• 转换 .nb 模型；
• 更新模型、标签文件和预测图片；
• 更新输入/输出预处理。

更新预测库

本指南所使用的预测库为最新版本（214rc），不推荐自行更新预测库。

若有使用其他版本的需求，可参考如下步骤更新预测库：

• Paddle Lite 项目：https://github.com/PaddlePaddle/Paddle-Lite
• 参考 Paddle Lite 源码编译文档，编译 Android 预测库
• 编译最终产物位于 build.lite.xxx.xxx.xxx 下的 inference_lite_lib.xxx.xxx
  • 替换 c++ 库
    • 头文件 将生成的 build.lite.android.xxx.gcc/inference_lite_lib.android.xxx/cxx/include 文件夹替换 demo 中的 PaddleX-Lite-Deploy/libs/android/cxx/include
    • armeabi-v7a 将生成的 build.lite.android.armv7.gcc/inference_lite_lib.android.armv7/cxx/libs/libpaddle_lite_api_shared.so 库替换 demo 中的 PaddleX-Lite-Deploy/libs/android/cxx/libs/armeabi-v7a/libpaddle_lite_api_shared.so
    • arm64-v8a 将生成的 build.lite.android.armv8.gcc/inference_lite_lib.android.armv8/cxx/libs/libpaddle_lite_api_shared.so 库替换 demo 中的 PaddleX-Lite-Deploy/libs/android/cxx/libs/arm64-v8a/libpaddle_lite_api_shared.so

转换 .nb 模型

若想使用自己训练的模型，可先参考以下流程得到 .nb 模型。

终端命令方法（支持Mac/Ubuntu）

1. 进入Paddle-Lite Github仓库的release界面，选择所需版本下载对应的转化工具opt（推荐使用最新版本）。

2. 下载 opt 工具后，执行以下命令（此处以 2.14rc 版本的 linux_x86 opt 工具转换 PP-OCRv5_mobile_det 模型为例）：

   ./opt_linux_x86 \
     --model_file=PP-OCRv5_mobile_det/inference.pdmodel \
     --param_file=PP-OCRv5_mobile_det/inference.pdiparams \
     --optimize_out=PP-OCRv5_mobile_det \
     --valid_targets=arm


有关使用终端命令方法转换 .nb 模型的详细介绍，可参考 Paddle-Lite 仓库的使用可执行文件 opt。

python 脚本方法（支持Windows/Mac/Ubuntu）

1. 安装最新版本的 paddlelite wheel 包。

   pip install --pre paddlelite


2. 使用 python 脚本进行模型转换。以下为转换 PP-OCRv5_mobile_det 模型的示例代码：

   from paddlelite.lite import Opt

   # 1. 创建opt实例
   opt = Opt()
   # 2. 指定输入模型地址
   opt.set_model_file("./PP-OCRv5_mobile_det/inference.pdmodel")
   opt.set_param_file("./PP-OCRv5_mobile_det/inference.pdiparams")
   # 3. 指定转化类型
   opt.set_valid_places("arm")
   # 4. 指定输出模型地址
   opt.set_optimize_out("./PP-OCRv5_mobile_det")
   # 5. 执行模型优化
   opt.run()


有关使用 python 脚本方法转换 .nb 模型的详细介绍，可参考 Paddle-Lite 仓库的使用 Python 脚本 opt。

注意

• 有关模型优化工具 opt 的详细介绍，可参考 Paddle-Lite 仓库的模型优化工具 opt
• 目前仅支持将 .pdmodel 格式的静态图模型转换为 .nb 格式。

更新模型、标签文件和预测图片

更新模型

本指南只对 PP-OCRv3_mobile、PP-OCRv4_mobile、PP-OCRv5_mobile 模型进行了验证，其他模型不保证适用性。

如果你对 PP-OCRv5_mobile 模型进行了微调，并生成了一个名为 PP-OCRv5_mobile_ft 的新模型，可以按照以下步骤将原有模型替换为你的微调模型：

1. 将 PP-OCRv5_mobile_ft 的 nb 模型存放到目录 PaddleX-Lite-Deploy/ocr/assets/models/ 下，最终得到的文件结构如下：

   .
   ├── ocr
   │    ├── ...
   │    └── assets
   │        ├── models
   │        │   ├── ...
   │        │   ├── PP-OCRv5_mobile_ft_det.nb
   │        │   └── PP-OCRv5_mobile_ft_rec.nb
   │        └── ...
   └── ...


2. 将模型名加入到 run.sh 脚本中的 MODEL_LIST。

   MODEL_LIST="PP-OCRv3_mobile PP-OCRv4_mobile PP-OCRv5_mobile PP-OCRv5_mobile_ft" # 模型之间以单个空格为间隔


3. 运行 run.sh 脚本时使用模型目录名。

   sh run.sh PP-OCRv5_mobile_ft


注意：

• 如果更新模型中的输入 Tensor、Shape、和 Dtype 发生更新:

• 更新文字方向分类器模型，则需要更新 ppocr_demo/src/cls_process.cc 中 ClsPredictor::Preprocss 函数

• 更新检测模型，则需要更新 ppocr_demo/src/det_process.cc 中 DetPredictor::Preprocss 函数

• 更新识别器模型，则需要更新 ppocr_demo/src/rec_process.cc 中 RecPredictor::Preprocss 函数

• 如果更新模型中的输出 Tensor 和 Dtype 发生更新:

• 更新文字方向分类器模型，则需要更新 ppocr_demo/src/cls_process.cc 中 ClsPredictor::Postprocss 函数

• 更新检测模型，则需要更新 ppocr_demo/src/det_process.cc 中 DetPredictor::Postprocss 函数
• 更新识别器模型，则需要更新 ppocr_demo/src/rec_process.cc 中 RecPredictor::Postprocss 函数

更新标签文件

如果需要更新标签文件，则需要将新的标签文件存放在目录 PaddleX-Lite-Deploy/ocr/assets/labels/ 下，并参考模型更新方法更新 PaddleX-Lite-Deploy/ocr/android/shell/ppocr_demo/run.sh 中执行命令；

以更新 new_labels.txt 为例：

# 代码文件 `PaddleX-Lite-Deploy/ocr/android/shell/ppocr_demo/run.sh`
# old
adb shell "cd ${ppocr_demo_path} \
          && chmod +x ./ppocr_demo \
          && export LD_LIBRARY_PATH=${ppocr_demo_path}:${LD_LIBRARY_PATH} \
          && ./ppocr_demo \
                \"./models/${MODEL_NAME}_det.nb\" \
                \"./models/${MODEL_NAME}_rec.nb\" \
                ./models/${CLS_MODEL_FILE} \
                ./images/test.jpg \
                ./test_img_result.jpg \
                ./labels/${LABEL_FILE} \
                ./config.txt"
# update
adb shell "cd ${ppocr_demo_path} \
          && chmod +x ./ppocr_demo \
          && export LD_LIBRARY_PATH=${ppocr_demo_path}:${LD_LIBRARY_PATH} \
          && ./ppocr_demo \
                \"./models/${MODEL_NAME}_det.nb\" \
                \"./models/${MODEL_NAME}_rec.nb\" \
                ./models/${CLS_MODEL_FILE} \
                ./images/test.jpg \
                ./test_img_result.jpg \
                ./labels/new_labels.txt \
                ./config.txt"

更新预测图片

如果需要更新预测图片，将更新的图片存放在 PaddleX-Lite-Deploy/ocr/assets/images/ 下，更新文件 PaddleX-Lite-Deploy/ocr/android/shell/ppocr_demo/rush.sh 中执行命令；

以更新 new_pics.jpg 为例：

# 代码文件 `PaddleX-Lite-Deploy/ocr/assets/images/run.sh`
## old
adb shell "cd ${ppocr_demo_path} \
          && chmod +x ./ppocr_demo \
          && export LD_LIBRARY_PATH=${ppocr_demo_path}:${LD_LIBRARY_PATH} \
          && ./ppocr_demo \
                \"./models/${MODEL_NAME}_det.nb\" \
                \"./models/${MODEL_NAME}_rec.nb\" \
                ./models/${CLS_MODEL_FILE} \
                ./images/test.jpg \
                ./test_img_result.jpg \
                ./labels/${LABEL_FILE} \
                ./config.txt"
# update
adb shell "cd ${ppocr_demo_path} \
          && chmod +x ./ppocr_demo \
          && export LD_LIBRARY_PATH=${ppocr_demo_path}:${LD_LIBRARY_PATH} \
          && ./ppocr_demo \
                \"./models/${MODEL_NAME}_det.nb\" \
                \"\"./models/${MODEL_NAME}_rec.nb\"\" \
                ./models/${CLS_MODEL_FILE} \
                ./images/new_pics.jpg \
                ./test_img_result.jpg \
                ./labels/${LABEL_FILE} \
                ./config.txt"

更新输入/输出预处理

• 更新输入预处理
• 更新文字方向分类器模型，则需要更新 ppocr_demo/src/cls_process.cc 中 ClsPredictor::Preprocss 函数
• 更新检测模型，则需要更新 ppocr_demo/src/det_process.cc 中 DetPredictor::Preprocss 函数

• 更新识别器模型，则需要更新 ppocr_demo/src/rec_process.cc 中 RecPredictor::Preprocss 函数

• 更新输出预处理

• 更新文字方向分类器模型，则需要更新 ppocr_demo/src/cls_process.cc 中 ClsPredictor::Postprocss 函数
• 更新检测模型，则需要更新 ppocr_demo/src/det_process.cc 中 DetPredictor::Postprocss 函数
• 更新识别器模型，则需要更新 ppocr_demo/src/rec_process.cc 中 RecPredictor::Postprocss 函数
